Подключение iSCSI-диска (ОС Windows)

После подготовки диска с нашей стороны мы сообщим вам IP-адрес диска, который нужно добавить на сервер, и IP-адрес стораджа, к которому необходимо будет осуществлять подключение.

Далее для подключения диска вам необходимо выполнить следующие действия.

  1. Добавьте IP-адрес диска (не стораджа), выданный для вашего сервера, на сетевой интерфейс:
  • в случае выделенного сервера — на отдельный сетевой интерфейс, отличный от того, на котором работает основной IP сервера;
  • в случае VDS — на основной интерфейс.

Добавление IP-адреса описано в нашей инструкции.

  1. Подключитесь к стораджу, выполнив следующие шаги:

2.1. Запустите «Инициатор iSCSI», выполнив поиск по этому сочетанию или перейдя по пути «Панель управления» -> «Администрирование» -> «Инициатор iSCSI».

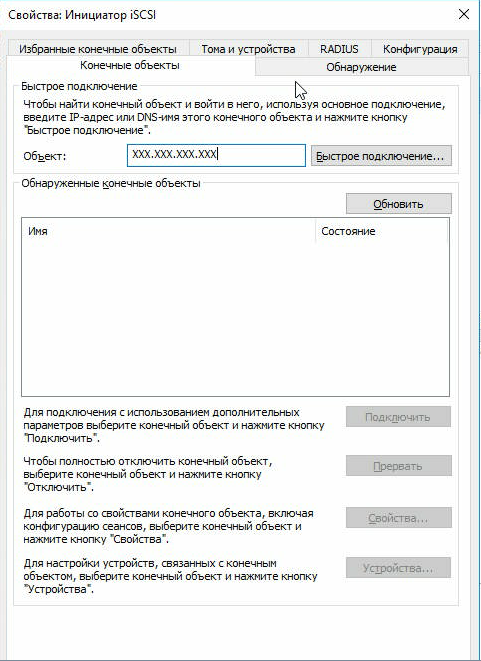

2.2. В разделе «Свойства» перейдите на вкладку «Конечные объекты». В поле «Объект» введите выданный вам IP-адрес стораджа и нажмите «Быстрое подключение».

1 (1)

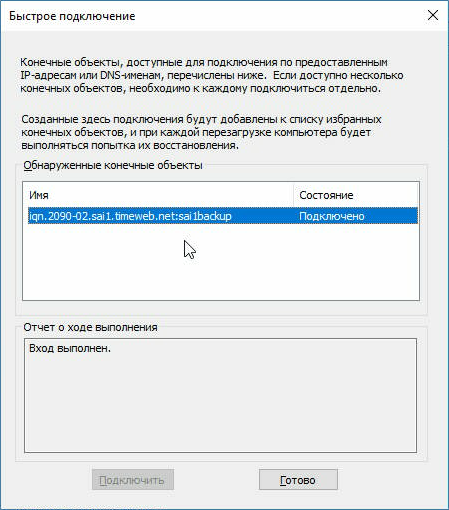

2.3. Далее должно появиться окно об успешном подключении. Нажмите «Готово».

2 (1)

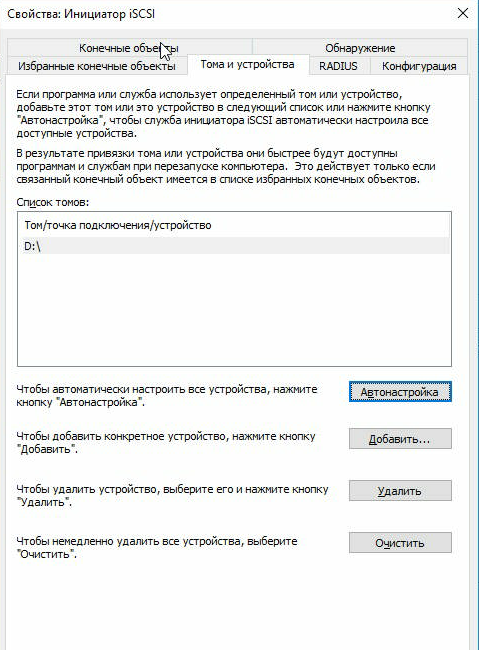

2.4. На вкладке «Тома и устройства» нажмите «Автонастройка». После этого ниже в «Списке томов» будут автоматически добавлены все доступные устройства.

3 (1)

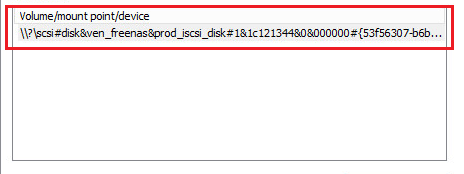

При первом подключении название устройства будет отображено в следующем виде:

4

  1. Инициализируйте диск iSCSI.

3.1. Откройте раздел «Управление дисками», перейдя в меню «Администрирование» -> «Управление компьютером» -> «Управление дисками».

3.2. Убедитесь, что ваш диск отображается, его состояние — «Вне сети», далее выберите из контекстного меню пункт «В сети».

5

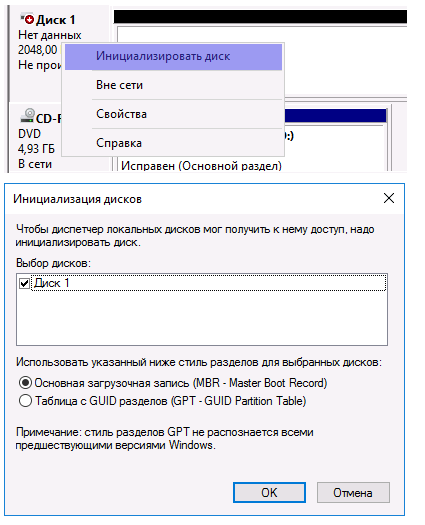

3.3. Выполните инициализацию диска.

6 (1)

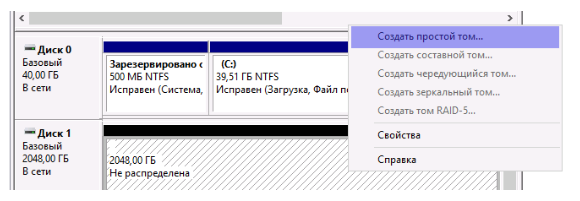

3.4. Из контекстного меню на неразмеченном диске выберите «Создать простой том».

7

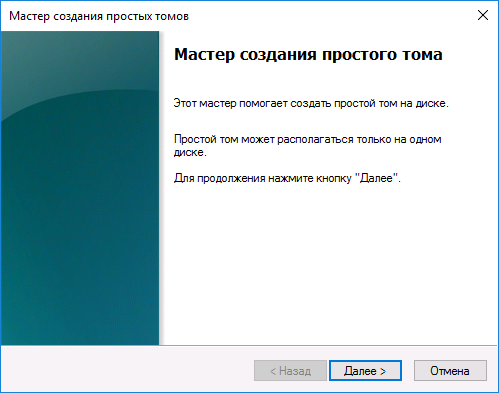

3.5. После открытия «Мастера создания простого тома» нажмите кнопку «Далее».

8

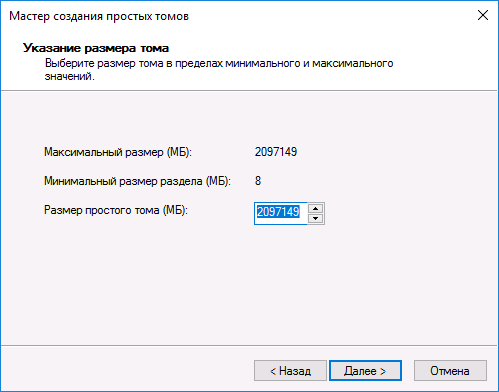

3.6. Укажите в соответствующем поле размер раздела или оставьте его без изменений, чтобы использовать весь диск под один раздел.

9 (1)

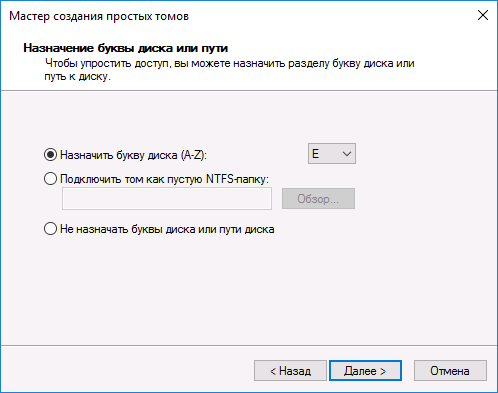

3.7. Назначьте букву диска для нового раздела.

10 (1)

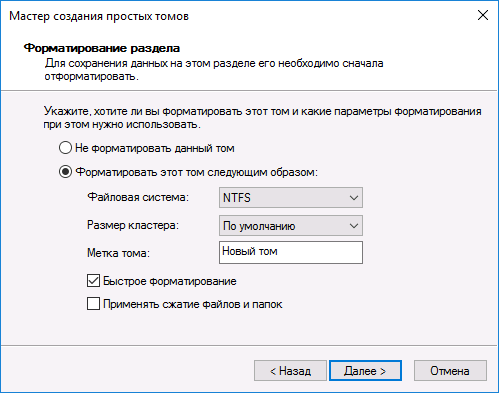

3.8. Выберите тип файловой системы и метку тома.

11 (1)

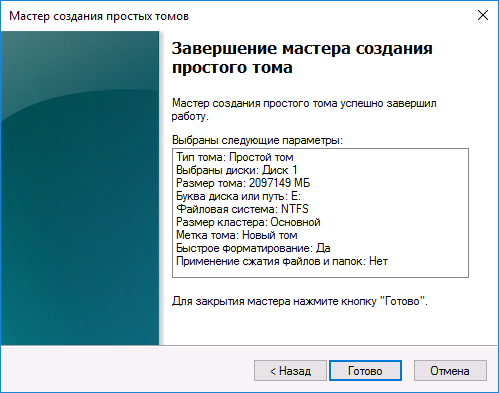

3.9. Нажмите кнопку «Готово» и убедитесь в завершении форматирования тома.

12 (1)

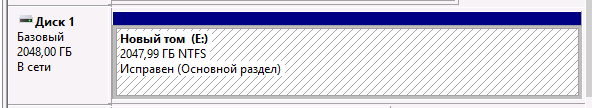

3.10. Проверьте, что новый том находится в состоянии «Исправен».

13

3.11. Убедитесь, что новый том отображается среди дисков в «Проводнике».

14

На этом процесс подключения к iSCSI-диску завершен. Диск готов к работе.
