Добавление и редактирование фигур в Microsoft Word

Microsoft Word предлагает пользователям обширные графические возможности, которые позволяют создавать наглядные схемы, диаграммы и иллюстрации, не покидая привычную рабочую среду. В этой статье я подробно расскажу о том, как работать с фигурами в Word – от базовых приемов добавления простых объектов до продвинутых техник создания полноценных иллюстраций.

Как добавить фигуру на страницу документа

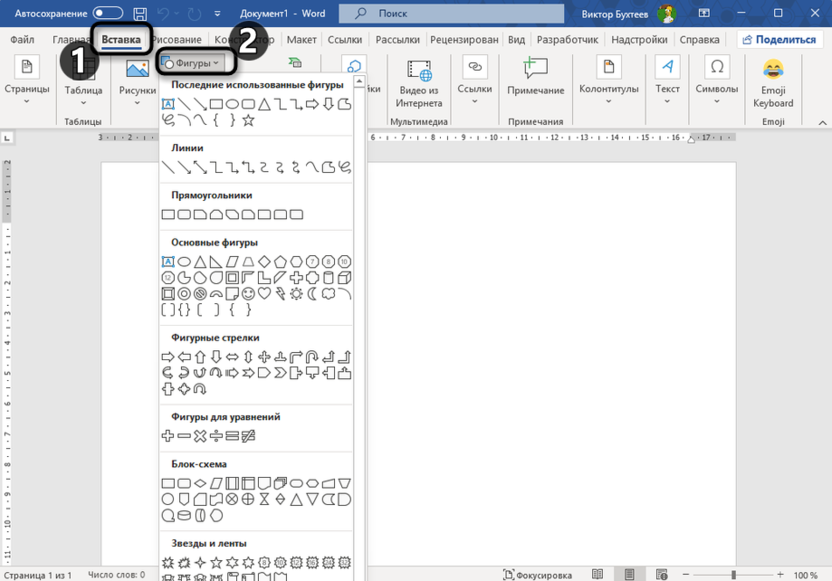

Первый шаг в освоении графических возможностей Word – научиться добавлять базовые фигуры. Для этого необходимо перейти во вкладку «Вставка», которая расположена в верхней части интерфейса программы. В центральной части ленты найдите и раскройте выпадающее меню «Фигуры». Перед вами появится широкий ассортимент готовых объектов различной формы, сгруппированных по категориям для удобства навигации.

Обратите внимание на то, как организовано меню – в верхней части расположены линии и соединители, далее следуют основные геометрические фигуры, стрелки, элементы блок-схем, звезды, ленты и выноски. Каждый элемент имеет интуитивно понятную пиктограмму, отражающую его форму.

Выбрав подходящую фигуру, наведите курсор на страницу документа. Вы заметите, что обычный указатель сменился на черный крест – это сигнализирует о том, что режим рисования активирован. Теперь зажмите левую кнопку мыши и начните движение, чтобы определить размер и пропорции будущей фигуры. В процессе рисования вы будете видеть контур объекта, который позволит точно оценить результат. Когда фигура достигнет желаемых размеров, просто отпустите кнопку мыши.

Аналогичным образом можно добавлять новые объекты, каждый раз возвращаясь к меню «Фигуры» и выбирая подходящие элементы. При этом важно понимать, что вы не ограничены только стандартными формами – каждую добавленную фигуру можно впоследствии модифицировать, придавая ей уникальный вид.

Базовые техники редактирования фигур

После размещения фигуры на странице документа открывается широкий спектр возможностей для ее дальнейшей настройки. Вокруг объекта появляются специальные маркеры, предназначенные для изменения различных параметров.

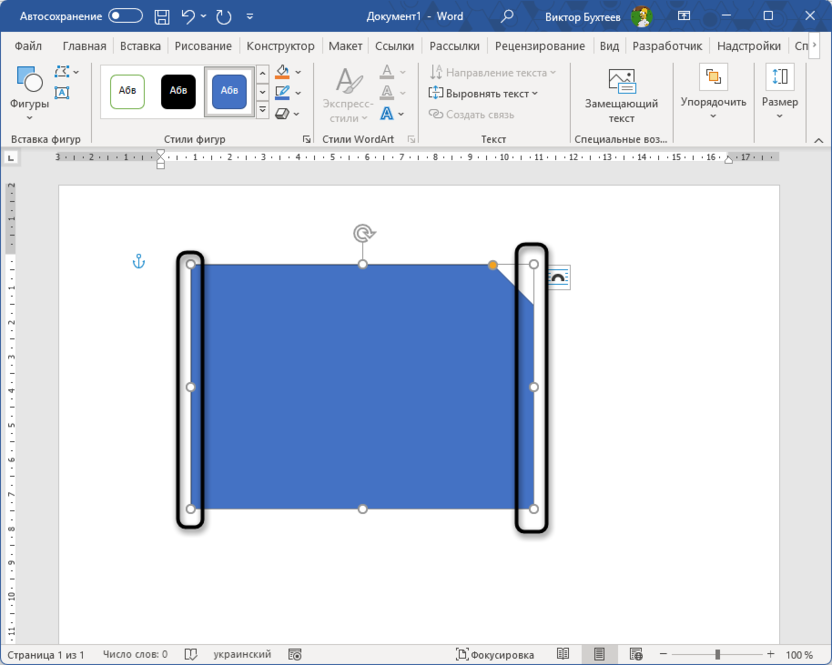

1. Боковые маркеры, расположенные слева и справа, позволяют менять ширину фигуры. При этом, если вы хотите, чтобы изменение происходило симметрично относительно центра объекта, достаточно удерживать клавишу Ctrl во время перемещения маркера. Это особенно полезно, когда необходимо сохранить центровку элемента.

2. Верхний и нижний маркеры служат для корректировки высоты. Здесь также работает комбинация с клавишей Ctrl – она обеспечивает симметричное изменение размера, сохраняя положение центральной точки фигуры.

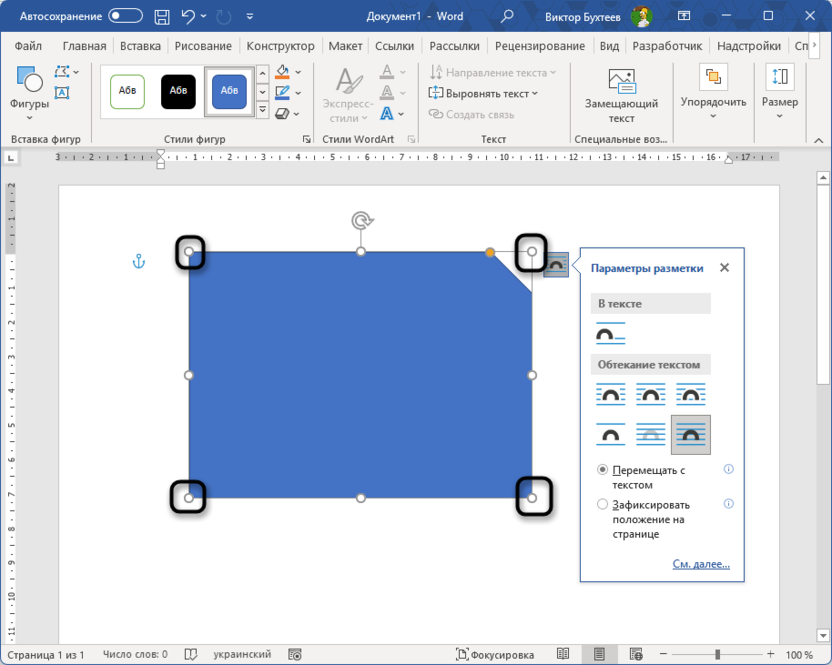

3. Угловые маркеры – полезны для тех, кто хочет одновременно менять и высоту, и ширину объекта. При работе с ними особенно полезны сочетания клавиш. Так, удерживая Shift, вы зафиксируете исходные пропорции фигуры, что критически важно при масштабировании некоторых объектов, например, окружностей. Клавиша Ctrl, как и в предыдущих случаях, обеспечит изменение размера относительно центра.

4. Особого внимания заслуживает круглая стрелка, обычно расположенная над фигурой. Она предназначена для поворота объекта вокруг своей оси. При вращении с зажатой клавишей Shift поворот будет происходить с фиксированным шагом в 15 градусов, что помогает создавать аккуратные и выверенные композиции.

Помимо работы с маркерами, фигуру можно перемещать по странице документа. Для этого достаточно кликнуть по ней левой кнопкой мыши и, не отпуская кнопку, перетащить объект в нужное место. Интуитивный визуальный интерфейс Word делает этот процесс максимально простым даже для новичков.

Панель инструментов «Формат фигурі»

Если кликнуть по фигуре левой кнопкой мыши, в верхней части интерфейса Word появится контекстная вкладка «Формат фигурі». Именно здесь сосредоточены все доступные инструменты для продвинутого редактирования графических объектов. Эта панель организована в тематические блоки, каждый из которых отвечает за определенный аспект работы с фигурами.

Вставка фигур

В этой группе находятся инструменты, позволяющие добавлять новые объекты и редактировать существующие. Меню «Фигуры» дублирует функциональность одноименной кнопки с вкладки «Вставка» и открывает знакомый каталог графических элементов.

1. Особый интерес представляет выпадающее меню «Изменить фигуру». В нем содержится три мощных инструмента для трансформации объектов. Первый – «Изменить фигуру» – позволяет заменить текущий объект любым другим из стандартного набора, сохранив при этом его размер и положение на странице.

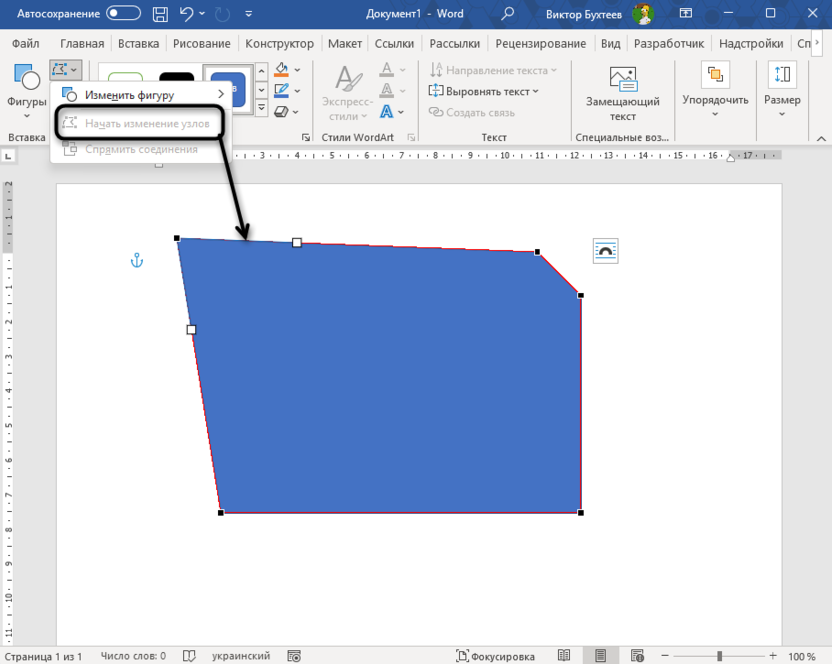

2. Второй инструмент – «Начать изменение узлов» – открывает доступ к продвинутому редактированию формы объекта. После его активации фигура приобретает красный контур, а в ключевых точках появляются черные маркеры. Перемещая эти маркеры, вы можете радикально изменять форму объекта, придавая ему абсолютно новый вид. При выборе маркера становятся доступны дополнительные белые квадратные точки, которые позволяют регулировать угол наклона соединительных линий.

3. Третий инструмент – «Спрямить соединения» – предназначен преимущественно для работы с блок-схемами. Он становится доступным только при наличии сгруппированных объектов, соединенных линией. Функция автоматически рассчитывает оптимальный путь для соединительной линии, что делает схемы более аккуратными и читаемыми.

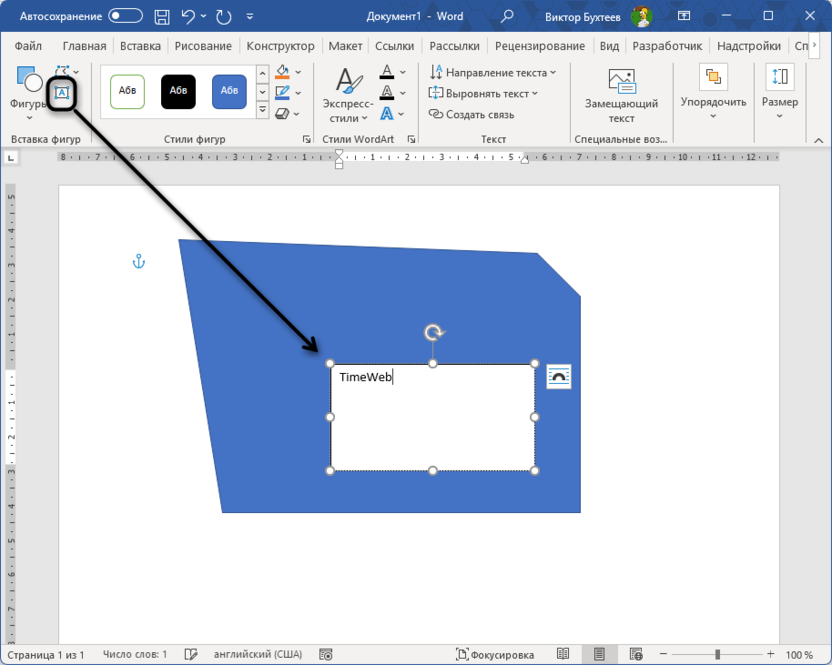

4. Завершает группу «Вставка фигур» инструмент «Добавить надпись». Он позволяет создать текстовое поле, которое можно разместить как внутри фигуры, так и за ее пределами. Для этого достаточно кликнуть по соответствующей кнопке, а затем, зажав левую кнопку мыши, обозначить границы будущего текстового поля. В созданную область можно вводить любой текст и форматировать его с помощью стандартных инструментов Word.

По умолчанию текстовое поле имеет непрозрачный фон и четкие границы, однако это легко изменить с помощью инструментов из группы «Стили фигур», о которых будет рассказано далее.

Стили фигур

Группа «Стили фигур» предоставляет богатые возможности для изменения внешнего вида объектов. Здесь сосредоточены инструменты, отвечающие за цветовое оформление, контуры, текстуры и специальные эффекты.

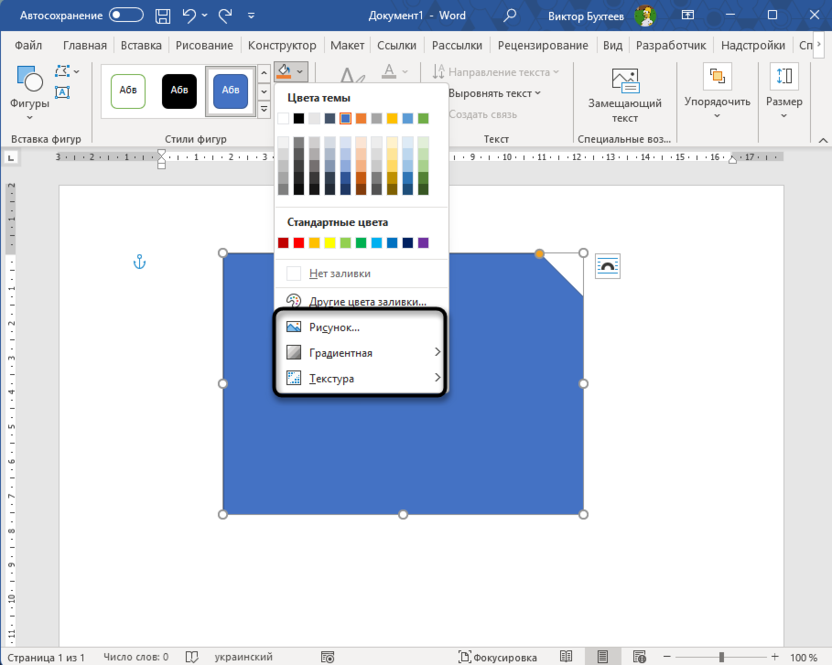

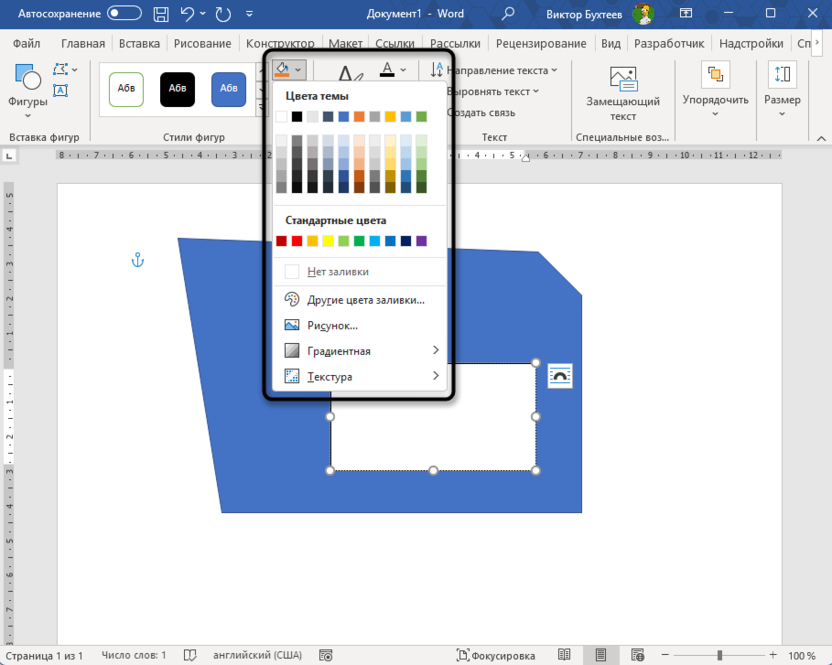

1. Выпадающее меню «Заливка фигуры» позволяет выбрать цвет, которым будет заполнено внутреннее пространство объекта. Помимо стандартной палитры, доступной по умолчанию, вы можете открыть диалоговое окно «Другие цвета заливки» и выбрать любой оттенок из полного цветового спектра. Если вам нужна прозрачная фигура, воспользуйтесь пунктом «Нет заливки» – в этом случае будет виден только контур объекта.

2. Кроме простой заливки, меню предлагает и более изысканные варианты оформления. Пункт «Рисунок» открывает доступ к поиску изображений через сервис Bing, которые могут быть использованы в качестве заливки. Опция «Градиент» создает плавный переход между оттенками одного цвета или разными цветами, что придает объектам объемность и глубину. Пункт «Текстура» предлагает набор готовых текстурных заливок – от дерева и мрамора до воды и бумаги. Также здесь можно выбрать изображение с компьютера и использовать его в качестве текстуры.

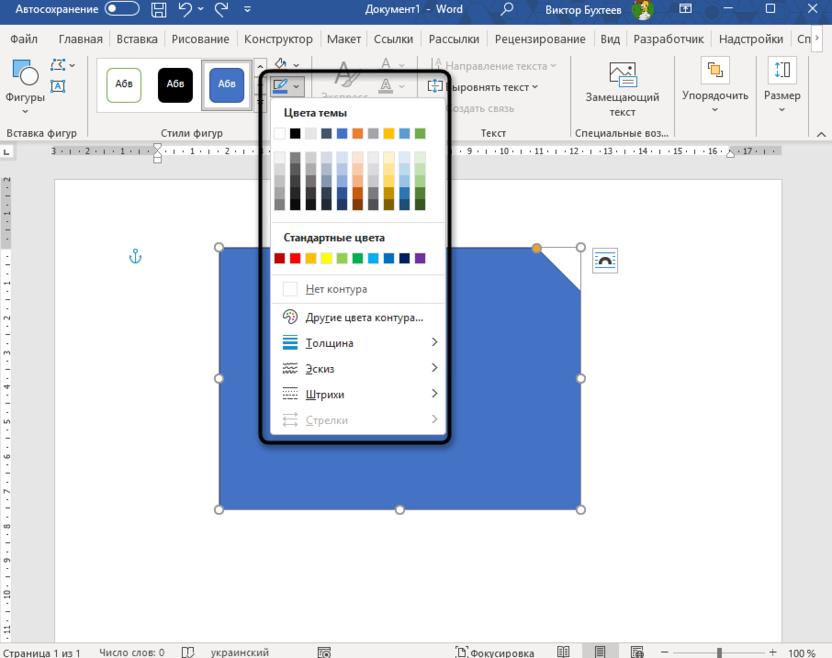

3. Меню «Контур фигуры» содержит инструменты для настройки линии, окружающей объект. Здесь можно выбрать цвет контура или убрать его совсем, настроить толщину линии и применить различные типы штриховки. Для линейных объектов доступна также настройка стрелок.

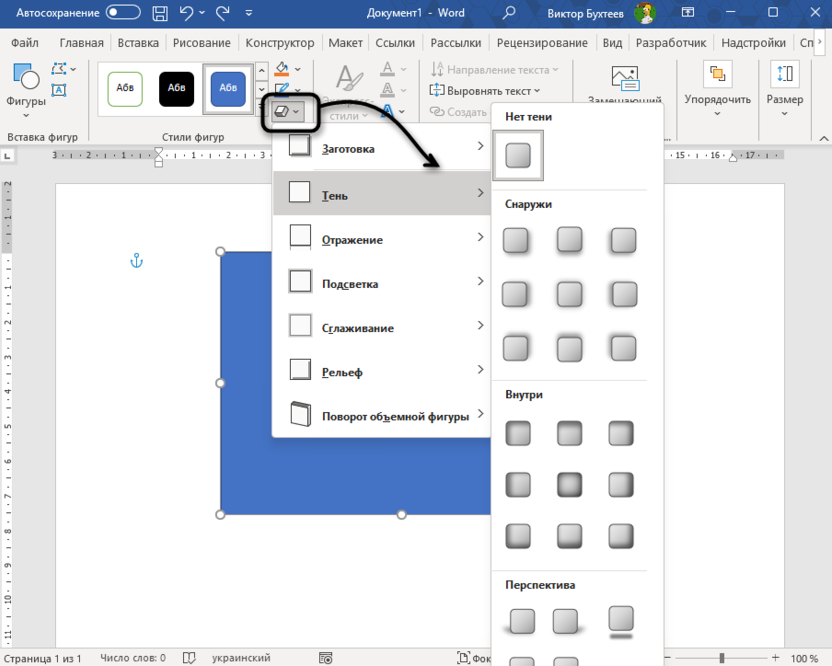

4. Особого внимания заслуживает меню «Эффекты фигуры». Здесь собраны инструменты, позволяющие добавить фигуре объемности и реалистичности. Вы можете наложить тень или отражение, создать подсветку, сгладить края объекта или придать ему рельефную поверхность. В последних версиях Word появилась возможность трансформировать двумерные фигуры в трехмерные модели с помощью подменю «Поворот объемной фигуры».

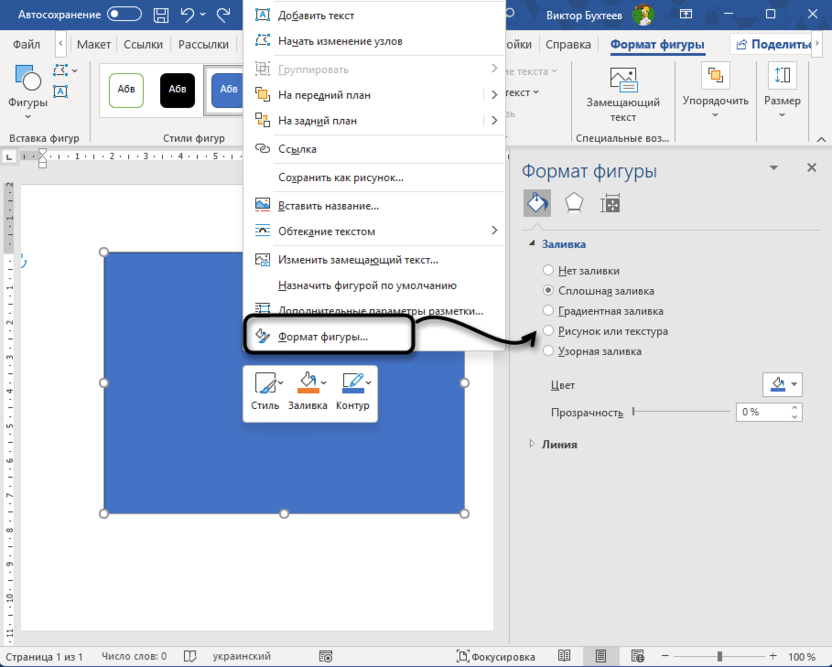

5. В версиях Word 2013 и новее доступно дополнительное боковое меню «Формат фигуры», в котором собраны расширенные настройки оформления. Для его вызова достаточно кликнуть по фигуре правой кнопкой мыши и выбрать соответствующий пункт контекстного меню. Здесь находятся уникальные инструменты, не представленные на основной панели, например, возможность детальной настройки положения трехмерного объекта в пространстве.

В блоке «Стили фигур» также расположено широкое меню с готовыми вариантами оформления. Эти шаблоны объединяют в себе комбинации заливки, контура и эффектов, что позволяет быстро придать объекту привлекательный вид без необходимости ручной настройки каждого параметра. Такие готовые решения могут служить хорошей отправной точкой для создания собственного стиля оформления.

Стили WordArt

Блок «Стили WordArt» появился в версиях Word, начиная с 2013 года. Он содержит инструменты для оформления текста, добавленного с помощью функции «Добавить надпись», ведь тогда он тоже считается фигурой и может быть всячески изменен визуально.

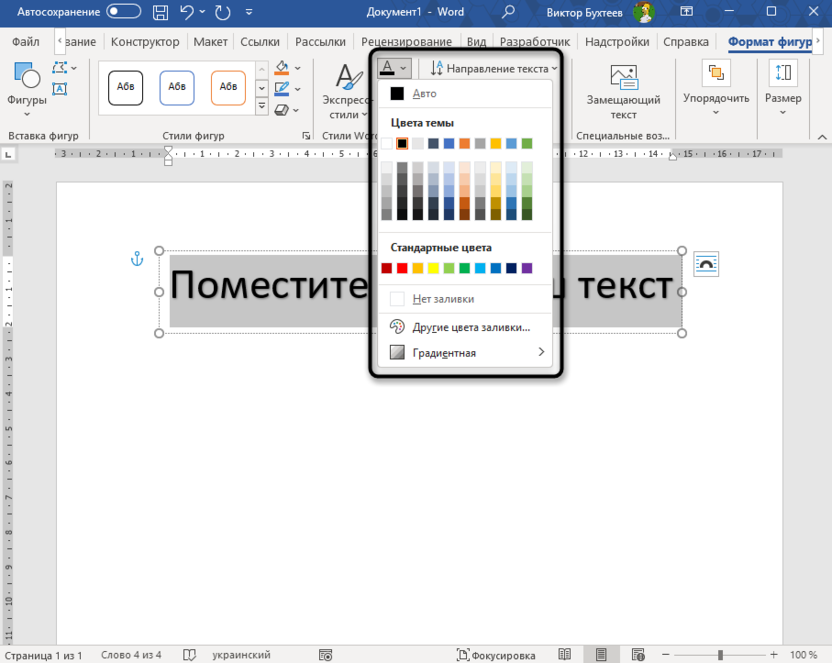

1. Меню «Заливка текста» позволяет выбрать цвет символов или применить к ним градиентную заливку. «Контур текста» дает возможность настроить обводку букв – выбрать цвет, толщину и тип штриховки.

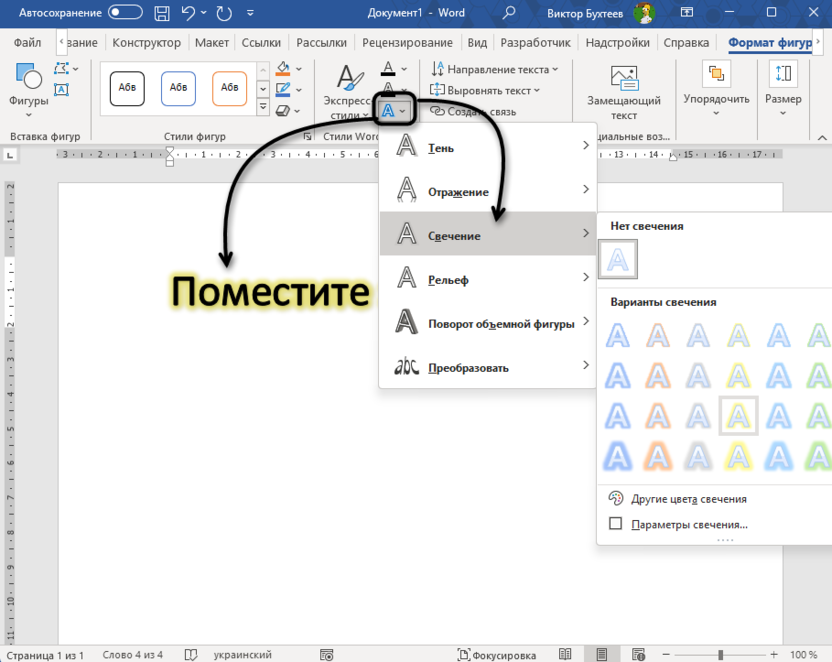

2. Особенно интересными являются «Текстовые эффекты». С их помощью можно добавить буквам тень или отражение, применить подсветку, придать рельефность или создать объемные символы. Подменю «Преобразовать» позволяет придать тексту искривленную форму – расположить его по дуге, волне, кругу и другим траекториям. Это незаменимый инструмент для создания надписей, идущих по контуру фигур, или для придания тексту выразительности.

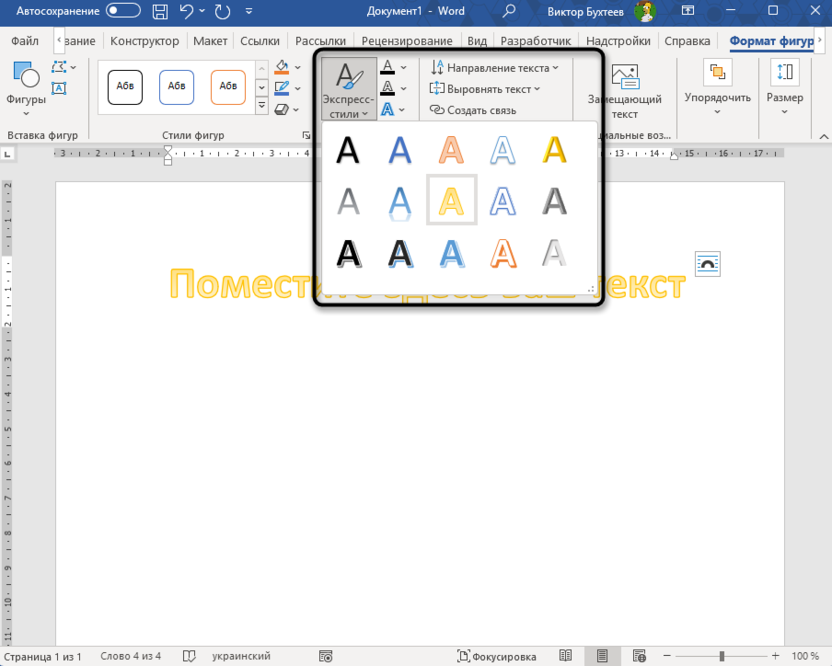

3. Меню «Экспресс стили» содержит готовые комбинации эффектов, которые можно применить к тексту одним кликом. Эти шаблоны экономят время и могут служить основой для дальнейшего редактирования.

В более ранних версиях Word (2007–2010) инструменты для оформления текста также доступны, но для их использования необходимо сначала выделить текст, а затем перейти на вкладку «Формат».

Текст

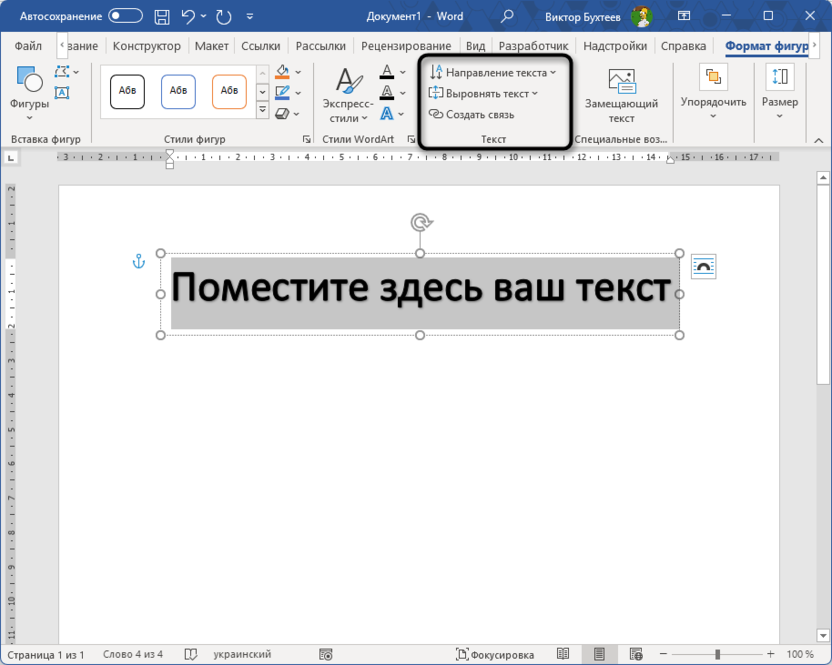

Группа «Текст» содержит инструменты для управления положением и ориентацией текстовых надписей. Меню «Направление текста» позволяет изменить угол наклона символов, что бывает полезно при создании вертикальных надписей или надписей, идущих под углом.

Инструмент «Выровнять текст» определяет расположение текста относительно границ текстового поля. Вы можете выровнять его по левому или правому краю, по центру, а также по верхнему или нижнему краю поля.

Функция «Создать связь» особенно ценна при работе с большими документами, содержащими повторяющиеся элементы. Она позволяет связать несколько текстовых полей таким образом, что изменение содержимого в одном из них автоматически отразится во всех связанных объектах.

Упорядочение

Блок «Упорядочение» содержит инструменты для управления взаимным расположением нескольких фигур и их интеграцией в документ. Эти функции становятся незаменимыми при создании сложных иллюстраций, состоящих из множества отдельных элементов.

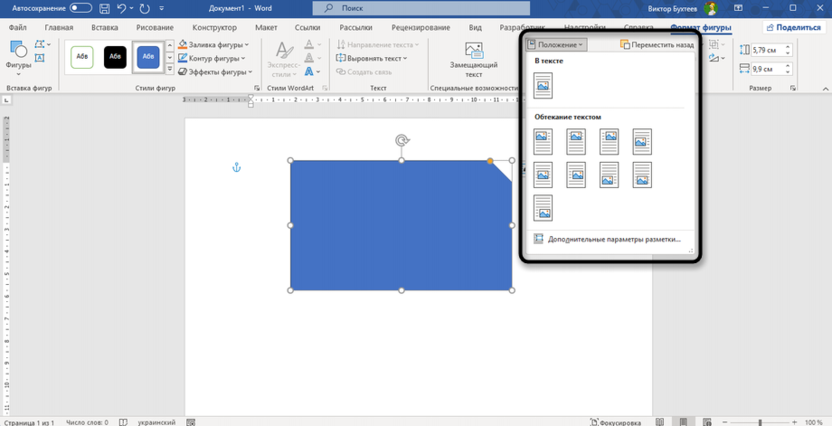

1. Меню «Положение» и «Обтекание текстом» определяют, как фигура будет взаимодействовать с текстом документа. Вы можете расположить объект в центре страницы или у края, настроить обтекание текстом по контуру или поместить фигуру за текстом или перед ним.

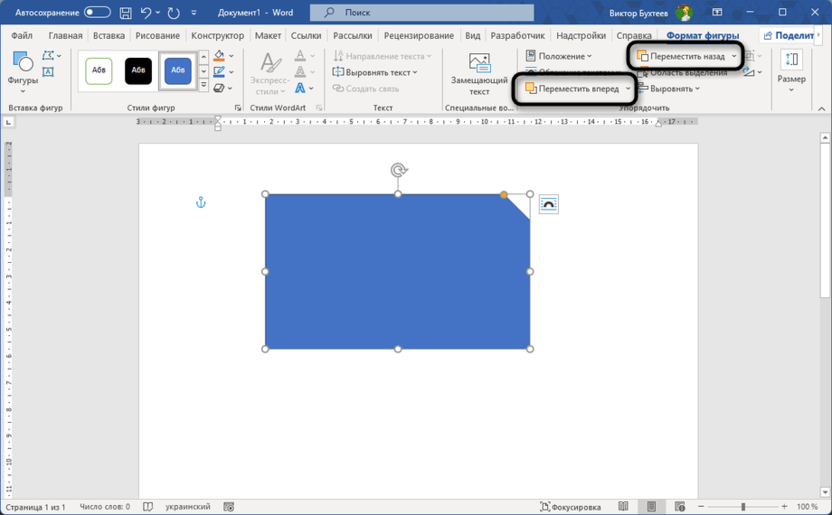

2. Кнопки «Переместить вперед» и «Переместить назад» регулируют порядок наложения объектов друг на друга. Это критически важно при создании многослойных иллюстраций, где одни элементы должны перекрывать другие. Например, если вы создаете рисунок снеговика, состоящий из нескольких окружностей, важно правильно выстроить их относительно друг друга, чтобы создать иллюзию объемной фигуры.

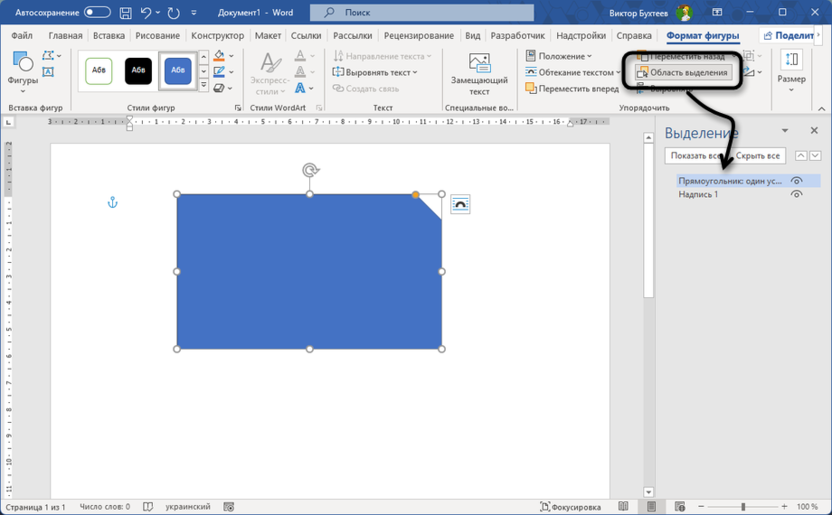

3. В Word 2013 и более новых версиях появился полезный инструмент «Область выделения». Он открывает панель, в которой перечислены все графические объекты на странице. Щелчок по названию элемента в этом списке автоматически выделяет его в документе. Это значительно упрощает работу с мелкими деталями или с объектами, которые сложно выделить напрямую из-за их расположения под другими элементами.

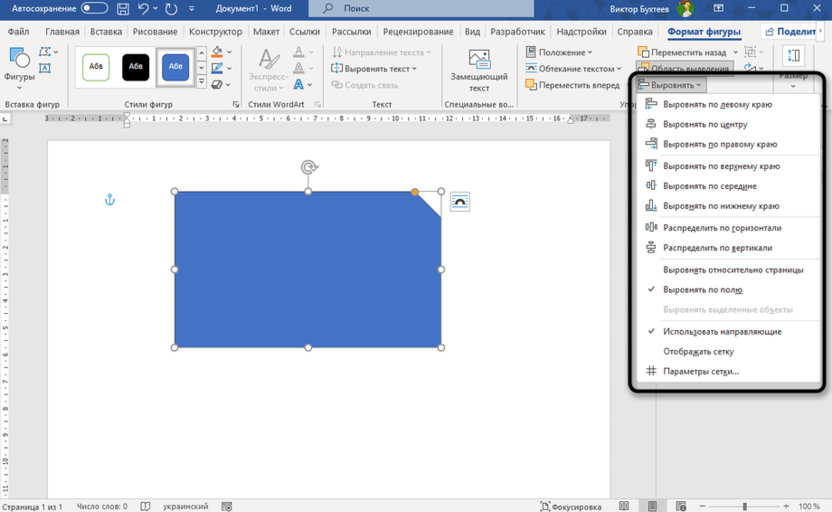

4. Инструмент «Выровнять» помогает точно расположить фигуры относительно друг друга или страницы документа. Вы можете выровнять объекты по левому, правому, верхнему или нижнему краю, а также по центру или середине.

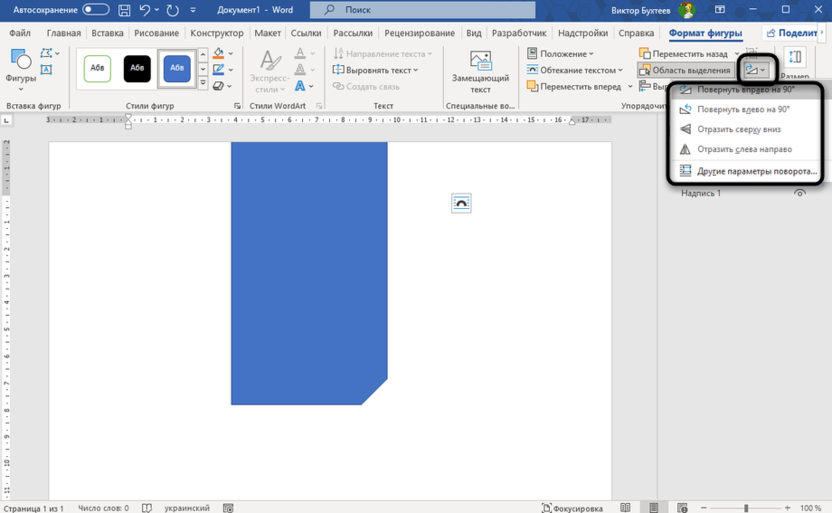

5. Меню «Поворот объектов» предлагает различные варианты вращения объектов. Вы можете выбрать один из предустановленных углов поворота или указать точное значение в градусах.

Размер

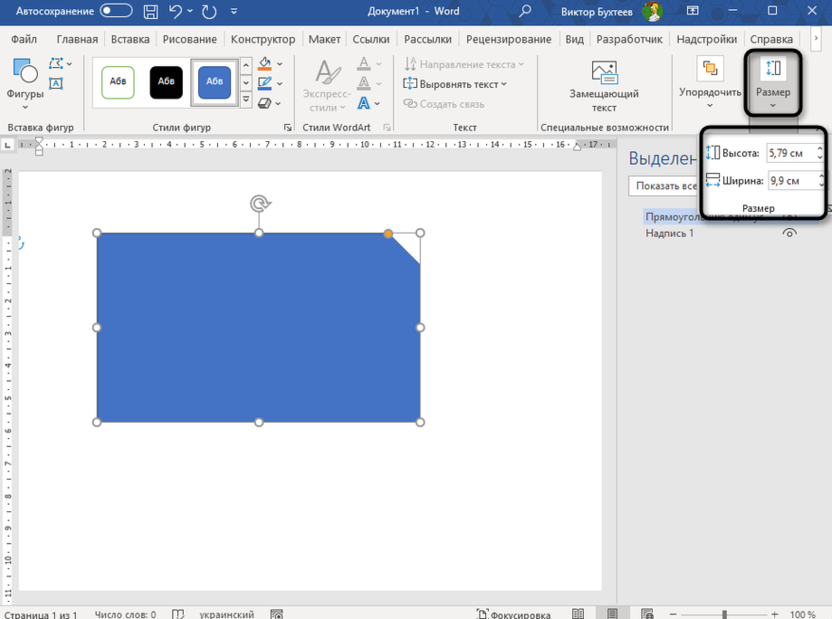

Блок «Размер» содержит поля для указания точных размеров фигуры в сантиметрах. Это особенно полезно, когда необходимо создать объекты с заданными параметрами или обеспечить одинаковый размер для нескольких элементов. Поля «Высота» и «Ширина» позволяют задать точные значения без необходимости визуального масштабирования с помощью маркеров.

Практические советы по созданию рисунков из фигур

Создание сложных иллюстраций в Word – это творческий процесс, который требует не только знания технических возможностей программы, но и определенного художественного видения. Вот несколько практических рекомендаций, которые помогут вам максимально эффективно использовать инструменты Word для создания выразительных рисунков:

1. Начинайте с простых форм. Даже самые сложные иллюстрации строятся на основе базовых геометрических фигур – кругов, квадратов, треугольников. Разместите основные элементы, а затем переходите к детализации.

2. Активно используйте функцию редактирования узлов. Именно она позволяет трансформировать стандартные фигуры в уникальные объекты с индивидуальным характером.

3. Продумывайте порядок наложения элементов. Правильное использование команд «Переместить вперед» и «Переместить назад» поможет создать иллюзию объема и перспективы.

4. Экспериментируйте с цветами и эффектами. Градиентные заливки, тени и отражения могут значительно повысить реалистичность иллюстрации.

5. Группируйте связанные элементы. Это упростит дальнейшее редактирование и позволит избежать случайного нарушения композиции.

6. Используйте направляющие и сетки для точного позиционирования объектов. Это особенно важно при создании технических иллюстраций и схем.

7. Не забывайте о возможности добавления текста. Пояснительные надписи и текстовые выноски делают иллюстрацию более информативной.

Заключение

Освоив инструменты добавления и редактирования фигур, вы сможете значительно расширить свои возможности по оформлению документов, сделать их более наглядными и выразительными. И хотя на первый взгляд количество доступных функций может показаться избыточным, практика показывает, что базовые навыки работы с фигурами в Word осваиваются довольно быстро и открывают путь к созданию профессионально выглядящих иллюстраций.
